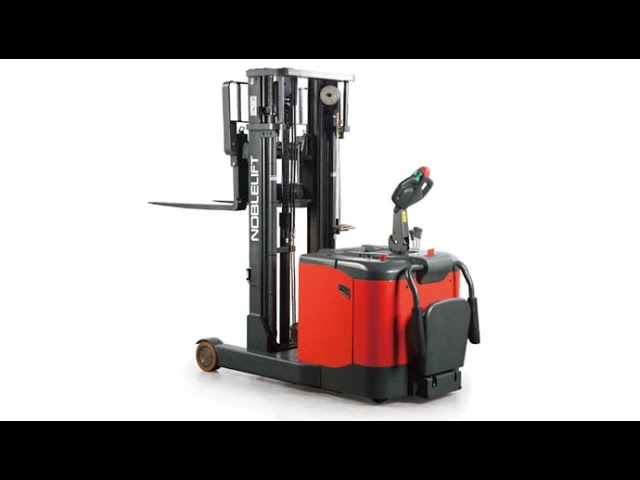

Самоходные штабелеры c выдвижной мачтой обновленной серии PLUS грузоподъемностью 1300 кг и 1500 кг
Cтандартная комплектация ряда:
- АС-двигатель хода Shabmuller
- Контроллер Curtis
- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Пропорциональная гидравлика (рычажная система)
- Гидравлическая станция Hydr-app
- Редуктор Kordel
Опционально доступны:
- Платформа оператора и поручни
- EPS — электрическое рулевое управление
- Side-shift
- Li-ion аккумулятор для PS 15RM PLUS
Штабелеры данного модельного ряда подходят для интенсивной эксплуатации и высот штабелирования до 4500 мм.
Технические параметры модели PS13RM PLUS:
| Основные параметры | 1.2 | Модель | PS13RM16PLUS | PS13RM30PLUS | PS13RM48PLUS | |
| 1.3 | Тип | Самоходный | ||||
| 1.4 | Положение оператора | Пеший | ||||
| 1.5 | Грузоподъемность | Q (кг) | 1300 | |||
| 1.6 | Центр загрузки | c (мм) | 600 | |||
| 1.8 | Расстояние от центра оси до вил | x (мм) | 415 | |||
| 1.9 | Колесная база | y (мм) | 1350 | |||
| Массы | 2.1 | Масса | кг | 1750 | 1900 | 2200 |
| Колеса, шасси | 3.1 | Тип колес | Полиуретан (PU) | |||
| 3.2 | Размер передних (ведущих) колес | Ø250х82 | ||||
| 3.3 | Размер задних колес | Ø210х85 | ||||
| 3.4 | Дополнительные колеса | Ø124х60 | ||||
| 3.5 | Кол-во колес спереди/сзади (х-ведущие) |
1х+2/2 | ||||
| 3.6 | Колея передних колес | b10 (мм) | 680 | |||
| 3.7 | Колея задних колес | b11 (мм) | 1085 | |||
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад |
α/β (º) | 2/4 | ||
| 4.2 | Габаритная высота (min) | h1 (мм) | 2196 | 2096 | 2196 | |
| 4.3 | Свободный подъем | h2 (мм) | 1600 | — | 1600 | |
| 4.4 | Высота подъема | h3 (мм) | 1600 | 3000 | 4800 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 2485 | 3885 | 5685 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 1030/1415 | |||
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 50 | |||
| 4.19 | Общая длина | l1 (мм) | 2080 | |||
| 4.20 | Длина до фронта вил | l2 (мм) | 1160 | |||
| 4.21 | Общая ширина | b1 (мм) | 1180 | |||
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/920(1070) | |||
| 4.25 | Ширина вил | b5 (мм) | 220~760* | |||
| 4.26 | Расстояние между опорными вилами | b4 (мм) | 880 | |||
| 4.28 | Ход мачты (выдвижение) | l4 (мм) | 545 | |||
| 4.32 | Клиренс в центре базы | m2 (мм) | 40 | |||
| 4.34 | Ширина прохода с паллетой800×1200 | Ast (мм) | 2650 | |||
| 4.35 | Радиус разворота | Wa (мм) | 1570 | |||
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) |
км/ч | 5.5/6.0 – 8.0/8.0 | ||
| 5.2 | Скорость подъема (с грузом/ без груза) |
мм/с | 85/122 | 110/165 | ||
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) |
мм/с | 125/80 | 110/100 | ||
| 5.8 | Преодолимый уклон max (с грузом/ без груза) |
% | 5/8 | |||
| 5.10 | Тормозная система | Электромагнитный тормоз | ||||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 2.6 | ||
| 6.2 | Мощность двигателя подъема | кВт | 2.2 | 3.0 | ||
| 6.3 | Стандарт АКБ | 3PzS | 4PzS | |||
| 6.4 | Напряжение питания, номинальная емкость АКБ |
В/Ач | 24/270 | 24/400 | ||
| Другое | 8.1 | Тип управления ходом | AC-Speed Control | |||
| 8.4 | Уровень шума | dB(A) | 67 | |||
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
* При установке опции бокового смещения ширина вил 220~630мм.
Технические параметры модели PS 15RM PLUS:
| Основные параметры | 1.2 | Модель | PS15RM16PLUS | PS15RM30PLUS | PS15RM48PLUS | |
| 1.3 | Тип | Самоходный | ||||
| 1.4 | Положение оператора | Пеший | ||||
| 1.5 | Грузоподъемность | Q (кг) | 1500 | |||
| 1.6 | Центр загрузки | c (мм) | 600 | |||
| 1.8 | Расстояние от центра оси до вил | x (мм) | 485 | |||
| 1.9 | Колесная база | y (мм) | 1500 | |||
| Массы | 2.1 | Масса | кг | 1800 | 1950 | 2250 |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | |||
| 3.2 | Размер передних (ведущих) колес | Ø250х82 | ||||
| 3.3 | Размер задних колес | Ø230х100 | ||||
| 3.4 | Дополнительные колеса | Ø124х60 | ||||
| 3.5 | Кол-во колес спереди/сзади (х-ведущие) | 1х+2/2 | ||||
| 3.6 | Колея передних колес | b10 (мм) | 680 | |||
| 3.7 | Колея задних колес | b11 (мм) | 1085 | |||
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 2/4 | ||
| 4.2 | Габаритная высота (min) | h1 (мм) | 2196 | 2096 | 2196 | |
| 4.3 | Свободный подъем | h2 (мм) | 1600 | — | 1600 | |
| 4.4 | Высота подъема | h3 (мм) | 1600 | 3000 | 4800 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 2485 | 3885 | 5685 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 1030/1415 | |||
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 50 | |||
| 4.19 | Общая длина | l1 (мм) | 2160 | |||
| 4.20 | Длина до фронта вил | l2 (мм) | 1240 | |||
| 4.21 | Общая ширина | b1 (мм) | 1184 | |||
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/920(1070) | |||
| 4.25 | Ширина вил | b5 (мм) | 220~760* | |||
| 4.26 | Расстояние между опорными вилами | b4 (мм) | 880 | |||
| 4.28 | Ход мачты (выдвижение) | l4 (мм) | 630 | |||
| 4.32 | Клиренс в центре базы | m2 (мм) | 40 | |||
| 4.34 | Ширина прохода с паллетой800×1200 | Ast (мм) | 2740 | |||
| 4.35 | Радиус разворота | Wa (мм) | 1720 | |||
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 5.5/6.0 – 8.0/8.0 | ||
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 110/165 | |||
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 110/100 | |||
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/8 | |||
| 5.10 | Тормозная система | Электромагнитный тормоз | ||||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 2.6 | ||
| 6.2 | Мощность двигателя подъема | кВт | 3.0 | |||
| 6.3 | Стандарт АКБ | 3PzS | 4PzS | |||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/Ач | 24/270 | 24/400 | ||
| Другое | 8.1 | Тип управления ходом | AC-Speed Control | |||
| 8.4 | Уровень шума | dB(A) | 67 | |||
Данные согласно VDI 2198. * При установке опции бокового смещения ширина вил 220~630мм. Производитель оставляет право вносить изменения в конструкцию техники.
Параметры доступных мачт:
| Габаритная высота мачты минимальная h1 (мм) |
Высота свободного подъема h2 (мм) |
Высота вил максимальная h3 + h13 (мм) |
Габаритная высота мачты максимальная h4 (мм) |
|
| SX с функцией свободного подъема (FFL) |
1796 | 1200 | 1200 | 2085 |
| 2196 | 1600 | 1600 | 2485 | |
| 2396 | 1800 | 1800 | 2685 | |
| DX | 1796 | — | 2400 | 3285 |
| 2096 | — | 3000 | 3885 | |
| TX с функцией свободного подъема (FFL) |
1796 | 1200 | 3600 | 4485 |
| 2096 | 1500 | 4500 | 5295 | |
| 2196 | 1600 | 4800 | 5685 |
