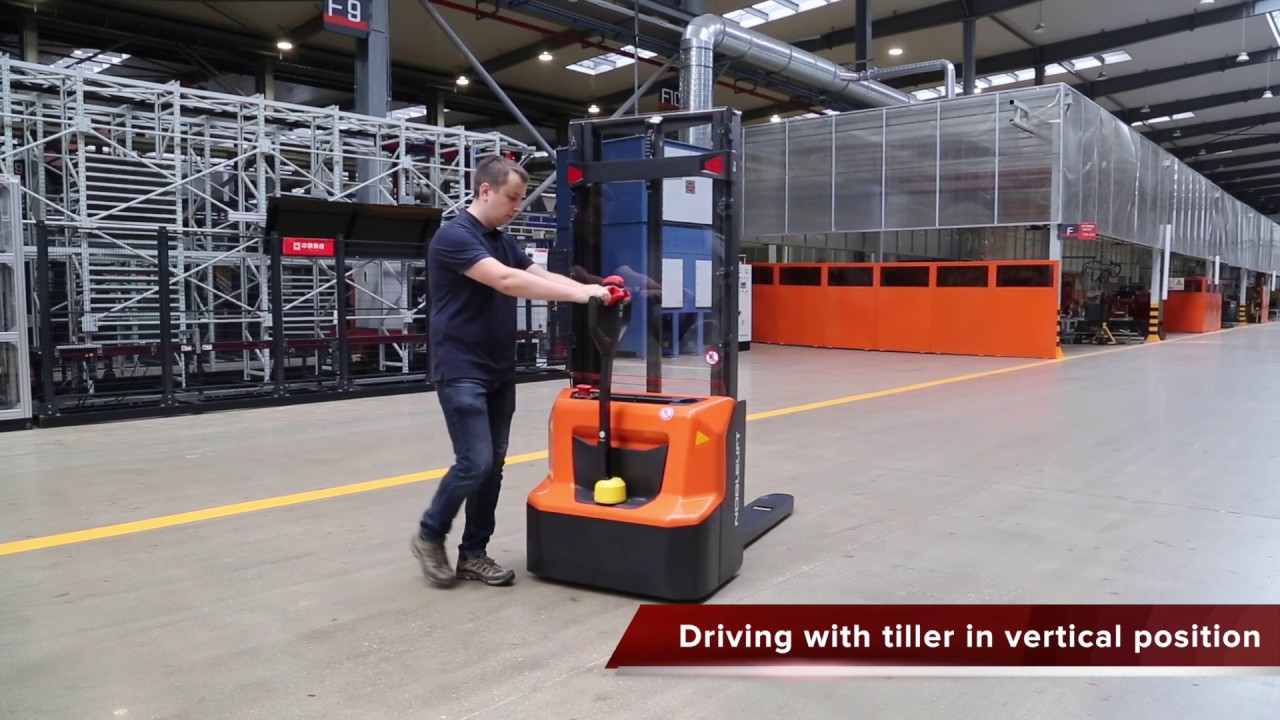

Самоходные поводковые штабелеры модельного ряда PSE12B/PSE12N грузоподъемностью 1200 кг.
Стандартная комплектация включает:
-
DС-двигатель хода
-
Контроллер Curtis
-
AGM аккумуляторная батарея для PSE12B
-
Li-ion аккумуляторная батарея для PSE12N
-
ПИН-панель
-
Встроенное зарядное устройство
Опционально доступны:
- Использование бесконтактных карт доступа (только для PSE12N)
Штабелеры данного модельного ряда имеют малую массу, обладают высокой маневренностью, являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер, а также в условиях ограниченного пространства и на мезонинах. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Технические параметры базовой модели:
Основные параметры | 1.2 | Модель | PSE12B | PSE12N | |
1.3 | Тип | Самоходный | |||
1.4 | Положение оператора | Пеший | |||
1.5 | Грузоподъемность | Q (кг) | 1200 | ||
1.6 | Центр загрузки | c (мм) | 600 | ||
1.8 | Расстояние от центра оси до вил | x (мм) | 760 | ||
1.9 | Колесная база | y (мм) | 1147 | ||
Массы | 2.1 | Масса | кг | 620 | 585 |
2.2 | Нагрузка на переднюю/заднюю ось с грузом |
кг | 580/1240 | 560/1225 | |
2.3 | Нагрузка на переднюю/заднюю ось без груза |
кг | 450/170 | 440/145 | |
Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | ||
3.2 | Размер передних (ведущих) колес | Ø210х70 | |||
3.3 | Размер задних колес | Ø84х93 | |||
3.4 | Дополнительные колеса | Ø100х50 | |||
3.5 | Кол-во колес спереди/сзади (х-ведущие) |
1х+1/2 | |||
3.6 | Колея передних колес | b10 (мм) | 550 | ||
3.7 | Колея задних колес | b11 (мм) | 400 | ||
Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2280 | |
4.3 | Свободный подъем | h2 (мм) | — | ||
4.4 | Высота подъема | h3 (мм) | 3514 | ||
4.5 | Габаритная высота (max) | h4 (мм) | 4037 | ||
4.9 | Высота ручки (min/max) | h14 (мм) | 710/1150 | ||
4.15 | Высота вил в нижнем положении | h13 (мм) | 86 | ||
4.19 | Общая длина | l1 (мм) | 1710 | ||
4.20 | Длина до фронта вил | l2 (мм) | 560 | ||
4.21 | Общая ширина | b1/ b2 (мм) | 800 | ||
4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | ||
4.25 | Ширина вил | b5 (мм) | 570 | ||
4.32 | Клиренс в центре базы | m2 (мм) | 26 | ||
4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 2197 | ||
4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2145 | ||
4.35 | Радиус разворота | Wa (мм) | 1350 | ||
Характеристики | 5.1 | Скорость движения (с грузом/ без груза) |
км/ч | 4.5/4.7 | |
5.2 | Скорость подъема (с грузом/ без груза) |
мм/с | 120/190 | ||
5.3 | Скорость движения вил вниз (с грузом/ без груза) |
мм/с | 130/110 | ||
5.8 | Преодолимый уклон max (с грузом/ без груза) |
% | 5/10 | ||
5.10 | Тормозная система | Электромагнитный тормоз | |||
Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 0.65 | |
6.2 | Мощность двигателя подъема | кВт | 2.2 | ||
6.3 | Стандарт АКБ | — | |||
6.4 | Напряжение питания, номинальная емкость АКБ |
В/Ач | 2×12/85 (2×12/106) |
24/60 | |
6.5 | Масса АКБ | кг | 2×27 (2×34) |
19 | |
6.6 | Потребление энергии в соотв. с циклом VDI |
кВтч/ч | 0.8 | ||
Другое | 8.1 | Тип управления ходом | DC | ||
8.4 | Уровень шума | dB(A) | <70 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Параметры доступных мачт:
Габаритная высота мачты минимальная h1 (мм) | Высота свободного подъема h2 (мм) | Высота подъема h3 (мм) | Габаритная высота мачты максимальная h4 (мм) | Высота вил максимальная h3 + h13 (мм) | |
SX | 1930 | 1514 | 1514 | 1930 | 1600 |
2330 | 1914 | 1914 | 2330 | 2000 | |
DX | 1930 | — | 2814 | 3337 | 2900 |
— | 3114 | 3637 | 3200 | ||
2280 | — | 3514 | 4037 | 3600 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
